Áit / Meaisíní / CNC Press Brake / EH8 meaisín lúbthachta servo leictrea-hiodrálach

CNC Press Brake

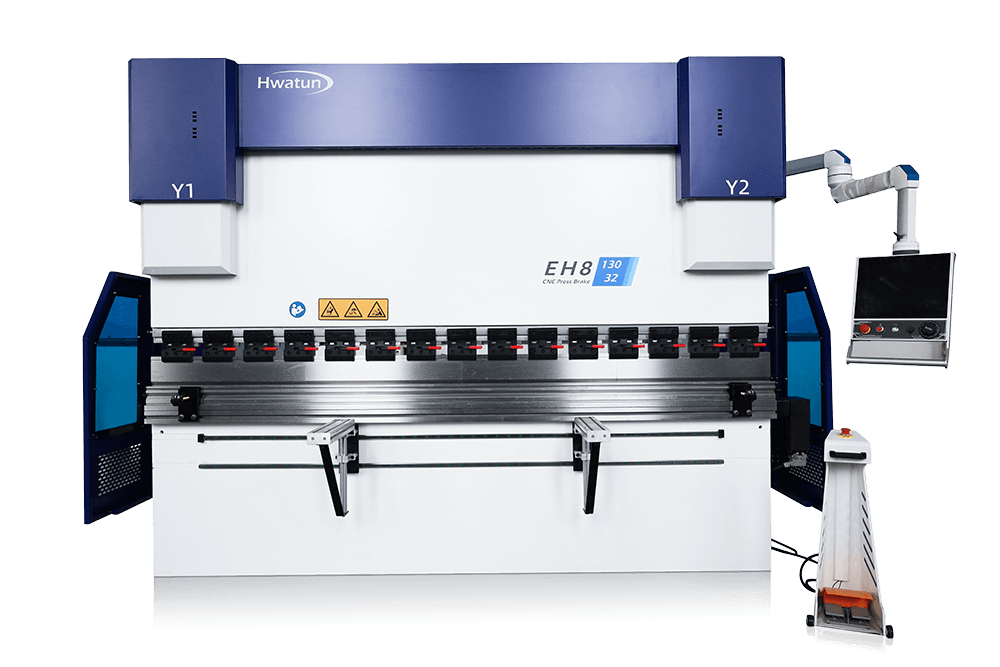

EH8 meaisín lúbthachta servo leictrea-hiodrálach
CNC Press Brake

EH8 meaisín lúbthachta servo leictrea-hiodrálach

Réidh le do chuid oibríochtaí lúbthachta a thabhairt go dtí an chéad leibhéal eile?
Tá an tsraith EH8 anseo duitse!
Tógtha le fráma sturdier agus feistithe leis an gcóras ceannródaíoch DeLem DA53T (le roghanna do chórais eile Delem agus Cybtouch), tá an meaisín seo deartha chun tascanna níos casta agus níos beachtais a láimhseáil. Tagann sé caighdeánach le hais ais 4 1 ais, ach má theastaíonn níos mó uait, is féidir leat tomhsaire ais 6 1 a roghnú. Tá an EH8 go maith dóibh siúd a dteastaíonn feidhmíocht agus saincheapadh den scoth uathu le haghaidh post lúbthachta intricate.

Déan teagmháil linn
PREV：Sraith EH6 Meaisín Bending Servo Electro-hiodrálach
NEXT：No next article
  • Sraith EH8 CNC Press Brake

    Sraith EH8 CNC Press Brake

    . Déantar é a phróiseáil ag baint úsáide as meaisín mór leadránach agus muilleoireachta ar urlár mór chun cruinneas ard a chinntiú agus chun dífhoirmiú a íoslaghdú.

    -Glacann sé le comhla servo leictrea-hiodrálach ardleibhéil agus rialóir greille le haghaidh rialaithe lúb dúnta.

    -Tá tomhsaire cúil 2-ais (x, r) ar ais sa chumraíocht chaighdeánach, nó is féidir leat an tomhsaire ar ais 4-ais (x, r, z1, z2) a roghnú mar rogha malartach.

    -Tá meicníocht frith-dhí-srathaithe CNC-rialaithe ag an inoibriú a chuireann deireadh leis an tionchar a bhíonn ag dífhoirmiúchán sleamhnáin ar cháilíocht oibre go héifeachtach. Déanann an córas CNC an méid cúitimh a choigeartú go huathoibríoch le haghaidh oibriú áisiúil agus beacht.



    Príomhghnéithe Sraith EH8

    Is coscán preasa ardfheidhmíochta é an EH8 atá deartha le haghaidh táirgthe thrua, ar féidir é a oiriúnú nó a chumrú chun do chuid riachtanas a chomhlíonadh, cibé an bhfuil do phíosa oibre simplí nó casta.



    • Rialaitheoir iomasach
      Tugann an rialtóir tadhaill grafach atá éasca le húsáid súgradh iomlán ar fheidhmíocht lúbthachta an mheaisín.
    • Struchtúr dochta
      Tá gach sraith EH8 deartha agus tógtha ag baint úsáide as fráma aon phíosa táthaithe atá meaisínithe chun cruinneas meaisín a ráthú.
    • Cúl -thomhsaire
      Is tógáil láidir é an tomhsaire cúil nua-dheartha ina bhfuil cumraíochtaí 2-ais nó 4-ais le haghaidh solúbthachta níos mó agus táirgiúlacht mhéadaithe.
    • Córas hiodrálach faoi rialú servo
      Déantar comhpháirteanna hiodrálacha ar ardchaighdeán chun feidhmíocht den scoth a chinntiú.
    • Ionchódóirí líneacha
      Soláthraíonn ionchódóirí líneacha ardchruinneas cruinneas agus in-atrialltacht ard suímh.
    • CNC Corónú
      CNC Meicniúil Corónach, Beachtas Ard, Feabhas a chur ar chruinneas na huillinne lúbthachta agus an líneachta.

    Níos mó rogha
    Córas Rialaitheoirí CNC

    Córas Rialaitheoirí CNC

    Tá an tsraith EH8 feistithe le córas CNC DeLem DA53T mar chaighdeán, agus is féidir roghanna malartacha ar nós DeLem agus Cybelec a roghnú freisin don chóras CNC.

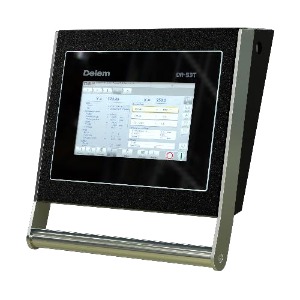

    DeLem da53t

    -nascleanúint tadhaill "eochair-key"

    - 10.1 "dath ardtaifigh TFT

    - Suas le 4 ais (y1, y2 2 aux. Aiseanna)

    - Rialú corónach

    - Leabharlann Uirlis/ Ábhar/ Táirge

    - Rialú inbhéartaithe servo agus minicíochta



    Cliceáil le haghaidh tuilleadh sonraí

    Cliceáil le haghaidh tuilleadh sonraí

    Cliceáil le haghaidh tuilleadh sonraí

    Cliceáil le haghaidh tuilleadh sonraí

    DA-53T

    DA-58T

    DA-66T

    DA-69T

    Ais

    3

    4

    4

    4

    4

    8

    8

    8

    8

    Scagthástáil

    7 ''

    10.1 "

    12 "

    15 "

    15 "

    17 "

    19 "

    17 "

    19 "

    Scáileán tadhaill

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    Radharc grafach 2D

    -

    -

    ●

    ●

    ●

    ●

    ●

    ●

    ●

    Radharc grafach 3D

    -

    -

    -

    -

    -

    ●

    ○

    ●

    ●

    Clárú 3D

    -

    -

    -

    -

    -

    -

    ○

    ●

    ●

    Roghnú Uirlisí Auto

    -

    -

    -

    -

    •

    •

    •

    ●

    ●

    Calafoirt USB

    1

    1

    1

    1

    1

    2

    1

    2

    1

    Iompórtáil 2D DXF

    -

    -

    -

    -

    -

    -

    -

    ●

    ●

    IGEanna 3D/allmhairiú céim

    -

    -

    -

    -

    -

    -

    -

    ●

    ●

    Iompórtáil 3D as líne

    -

    -

    -

    -

    -

    ○

    -

    ●

    ●

    Onnmhairiú dxf 2d fp

    -

    -

    -

    -

    -

    -

    -

    ●

    ●

    Cybtouch

    8ps

    Cybtouch

    12ps

    Cybtouch

    15ps

    .

    19

    .

    19mx

    Cliceáil le haghaidh tuilleadh sonraí

    Cliceáil le haghaidh tuilleadh sonraí

    Cliceáil le haghaidh tuilleadh sonraí

    Cliceáil le haghaidh tuilleadh sonraí

    Cliceáil le haghaidh tuilleadh sonraí

    Níos mó rogha
    Struchtúr láidir

    Struchtúr láidir

    Léaráid Anailíse Eilimint Finite

    -Déantar anailís 3D ar struchtúr meicniúil an phreasa coscáin agus ar gach mór -chomhpháirteanna, ag ráthú dearadh tarraingteach agus struchtúr iontaofa le haghaidh oibriú meaisín cobhsaí.

    Dearadh fráma dochta

    -Tá an meaisín deartha agus tógtha le fráma aon phíosa táthaithe atá machined gan athlonnú chun sturdiness agus cruinneas a ráthú.

    Próiseáil chomhtháite

    -Tá an fráma meaisín iomlán críochnaithe i bpróiseas lárnach ag baint úsáide as ionad meaisínithe tríthoiseach CNC chun cruinneas ard a chinntiú.

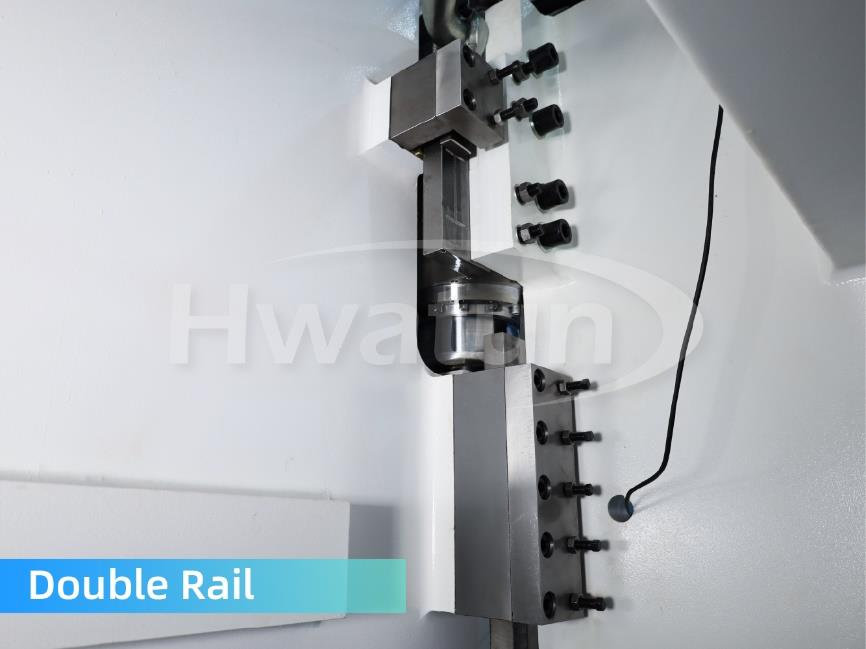

    Struchtúr Iarnróid Threoir Dúbailte

    Feabhsaítear an príomh-iarnród bunaidh le péire de ráillí treorach cúnta, lena n-ionchorpraítear plátaí atá frithsheasmhach in aghaidh an chóimhiotail chopair agus cáithníní graifíte leabaithe chun a chinntiú go bhfuil feidhmíocht níos éasca.

    Níos mó rogha
    Y1, Rialú Ais Y2 Y2

    Y1, Rialú Ais Y2 Y2

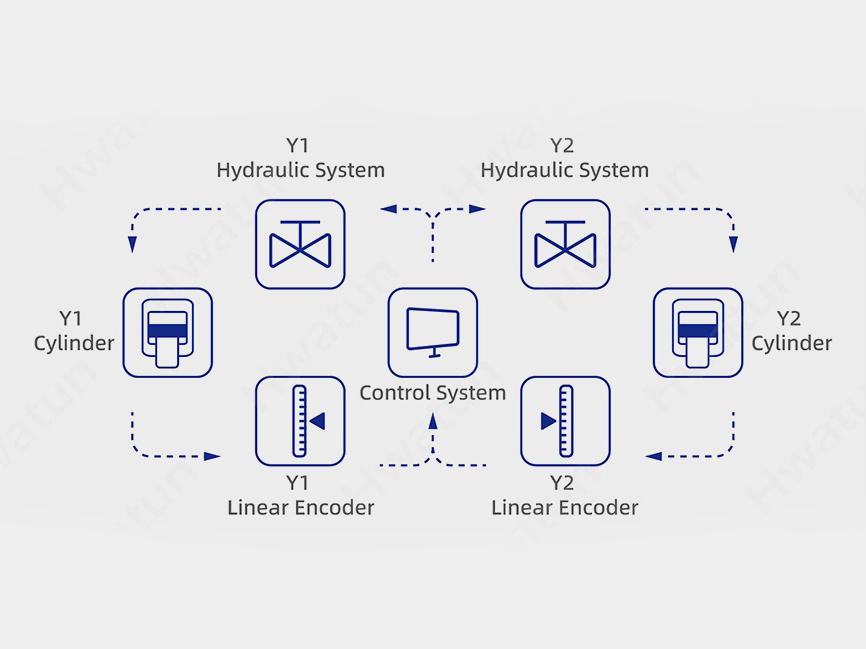

    Conas a oibríonn na haiseanna Yi agus Y2?

    Le glacadh le teicneolaíocht rialaithe servo leictrea-hiodrálach lúb atá dúnta go hiomlán, cuirtear ionchódóirí líneacha ar an dá thaobh ar chomhartha suímh an sleamhnáin. Ina dhiaidh sin, rialaíonn an rialaitheoir CNC toirt ola an tsorcóra ola trí mhéid oscailte an chroí comhla comhréireach a mhodhnú, ag cinntiú go bhfeidhmíonn an sleamhnán (Y1, Y2) ar phlána comhsheasmhach. Coinníonn sé stát comhthreomhar leis an inoibriú.

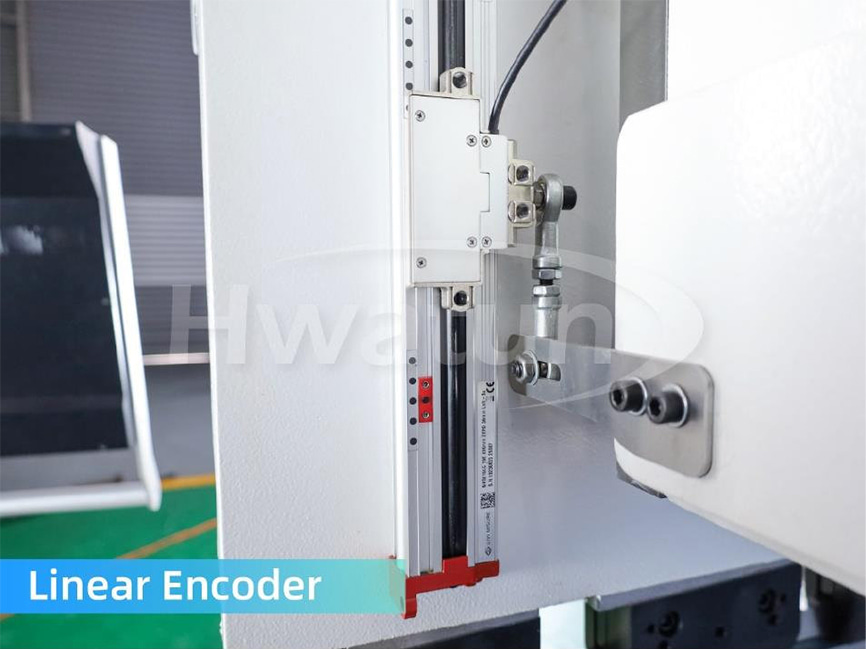

    Ionchódóir líneach

    Glactar le hionchódóir líneach ardchruinnithe mar bhraiteoir díláithrithe, atá suiteáilte ar an bpláta C-chruthach chun suíomh an tsorcóra ola a bhrath go cruinn. Tá an cruinneas aiseolais suas le 0.01mm, rud a chumasaíonn rialú beacht uillinn lúbthachta.

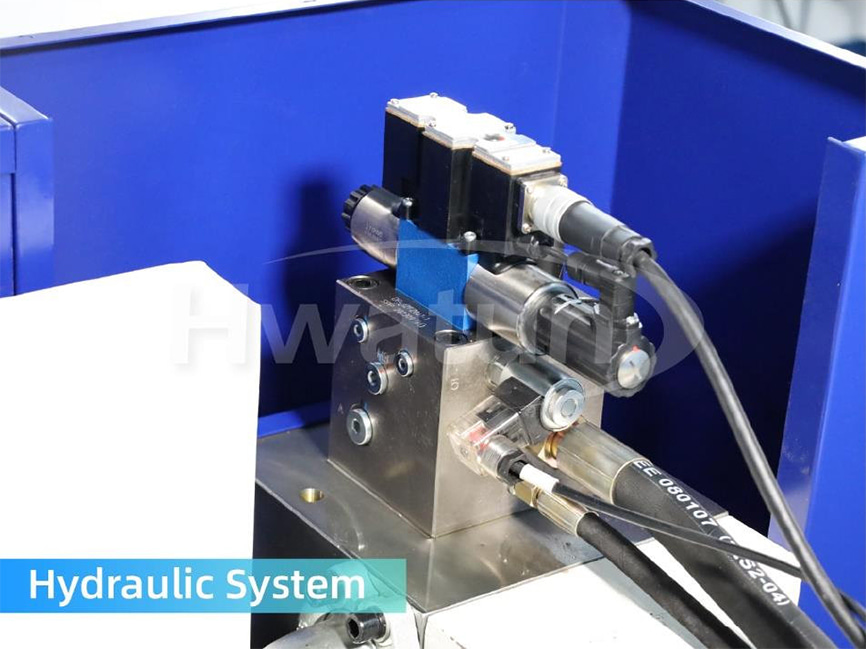

    Córas hiodrálach

    Baineann an córas hiodrálach úsáid as córas rialaithe comhtháite allmhairithe, ag íoslaghdú suiteáil na píblíne agus ag fáil réidh le sceitheadh ​​ola agus ag cur le cobhsaíocht na huirlise meaisín, agus ag cur cuma shimplí ar aeistéitiúil. Bunaíonn an comhtháthú le hionchódóirí líneacha córas rialaithe beacht, a chinntíonn freagairt thapa, rialú sreafa cruinn, giniúint teasa íosta, agus marthanacht eisceachtúil.

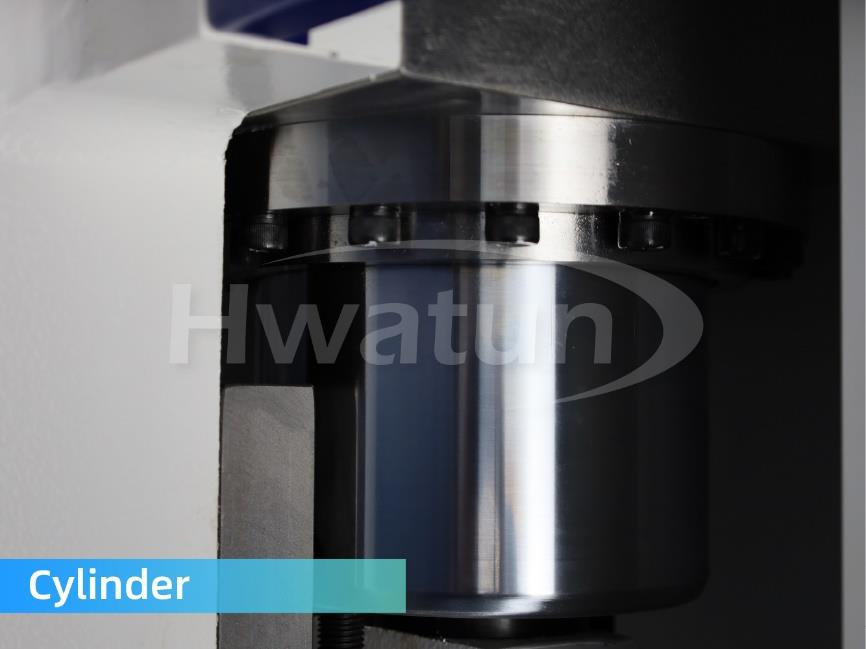

    Sorcóir leictrea-hiodrálach den scoth

    - Tá ár sorcóir ola ardchaighdeáin deartha chun feidhmíocht do choscáin phreasa a fheabhsú agus deireadh a chur le sceitheadh ​​ola.
    -Tógtha le hábhair den scoth agus ardteicneolaíocht, cinntíonn an sorcóir ola seo feidhmíocht iontaofa agus fadtréimhseach.
    - Mar gheall ar a thógáil láidir agus a innealtóireacht bheachtais, is comhpháirt iontaofa é a chuireann le cobhsaíocht fhoriomlán an phreasa coscáin.

    Níos mó rogha
    Córas cúil ar ais

    Córas cúil ar ais

    Tá an struchtúr cúil ar ais deartha go láidir le haghaidh suíomh comhsheasmhach agus beacht na n -aiseanna, le léas feistithe le dhá ráillí treorach líneacha le haghaidh cobhsaíochta agus beachtais feabhsaithe.

    ABG-2 X R Ais Ais ar ais

    - Tá an ais X á thiomáint ag meascán de threoir líneach, scriú liathróid, agus mótar servo chun suíomh beacht a chinntiú.

    . Cuireann sé seo ar chumas na haise R a shioncronú go cruinn, le freagairt thapa, rátaí teip íseal, agus cothabháil éasca.


    Cumraíocht

    Sraith

    Saghas

    ABG-2 (Caighdeán)

    2 ais: x r

    ABG-4 (Roghnach)

    4 ais: x r z1 z2


    Sraith ar ais tomhsaire

    ● X ais: Tairiscint tosaigh agus cúil an tomhsaire cúil

    ● R ais: Tairiscint suas agus síos an tomhsaire cúil

    ● Ais Z1: Tairiscint ar chlé agus ar dheis de mhéar an tomhsaire cúil

    ● Ais Z2: Tairiscint ar chlé agus ar dheis de mhéar an tomhsaire cúil



    Cruinneas

    Sraith ABG

    X

    R

    Z1*

    Z2*

    Stróc (mm)

    600

    150

    cur síos

    cur síos

    Luas (mm/s)

    350

    120

    300

    300

    Beachtas (mm)

    ± 0.01

    ± 0.05

    ± 0.05

    ± 0.05

    Meicniúil

    Scriú liathróide

    Raca

    Raca

    RACK333333

    Níos mó rogha

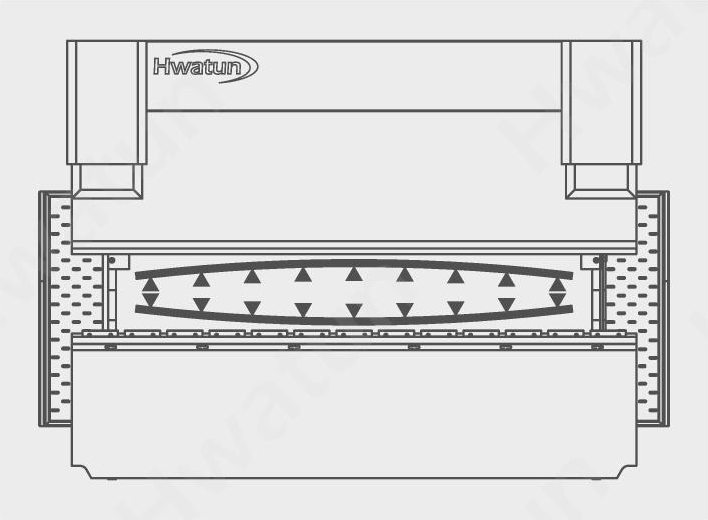

    CNC Corónú


    CNC Corónú

    Oibriú frith-dhí-sraonadh CNC-rialaithe mótair CNC

    -Is féidir an gléas corónach CNC a choigeartú go huathoibríoch de réir na dtreoracha atá cláraithe isteach sa chóras CNC, rud a fhágann go bhfuil sé an -áisiúil agus éifeachtach.

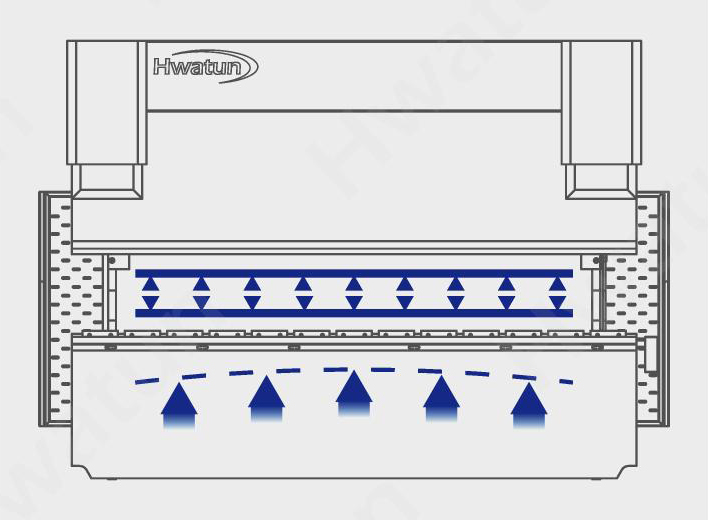

    Cén fáth a dteastaíonn corónú uainn?

    Is é an cuspóir atá le corónú CNC an t -ionad oibre lúbtha is fearr a bhaint amach trí chúiteamh éifeachtach a dhéanamh ar an dífhoirmiúchán sraonadh de bharr RAM agus pláta ingearach an inoibrithe.

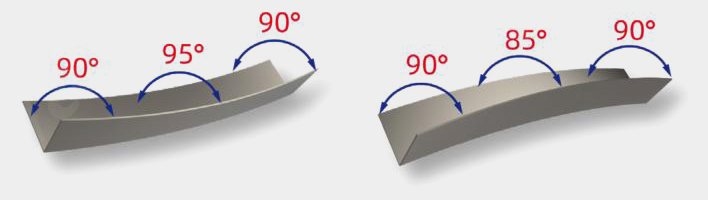

    Gan choróin

    Gan corónú don phláta, d'fhéadfadh go mbeadh dífhoirmithe cuasacha nó dronnach sa phláta.

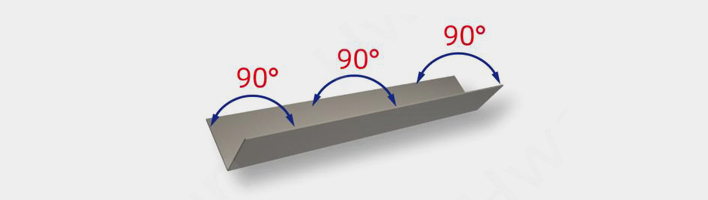

    Corónú ceart

    Le coróin chuí don phláta, is furasta pláta a tháirgeadh a chomhlíonann na riachtanais.

    Níos mó rogha

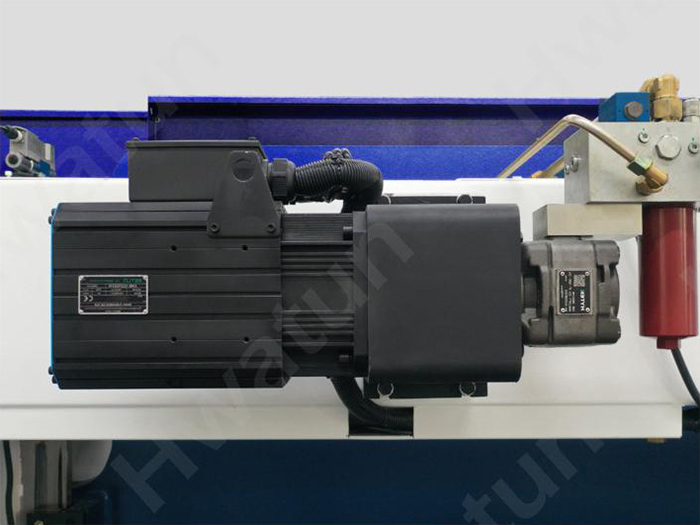

    Príomh -mhótar servo

    Príomh -mhótar servo

    Ag baint leasa as an teicneolaíocht rialaithe caidéil servo aonair, ní sholáthraítear an ola ach amháin nuair is gá, ag soláthar oibríocht níos ciúine, níos mó fuinnimh agus níos comhshaoil, rud a chiallaíonn gurb é an rogha is fearr do thomhaltóirí a dhíríonn ar fhorbairt inbhuanaithe agus ar fhás.

    Níos mó rogha

    Uirlisí

    -Déantar gach ceann de na puinseanna uachtaracha agus na bás níos ísle a chruachan go hintuigthe

    -Sollóidh ár n -innealtóirí an uirlis is oiriúnaí bunaithe ar do chuid líníochtaí páirt, tiús miotail leatháin choitianta, airde oscailte, agus fórsa lúbthachta an chosáin brú.

    Níos mó rogha
Nantong Hwatun Trom Machine Tool Co., Ltd.
Nantong Hwatun Trom Machine Tool Co., Ltd.



Táirgí ardchaighdeáin agus seirbhís ó chroí a sholáthar do chustaiméirí.

Nantong Hwatun Trom Machine Tool Co., Ltd.

Príomhfhiontar cnámh droma sa tionscal innealra brionnaithe. Tá an chuideachta suite i gCrios Tionscail Hai'an Binhai, Jiangsu Province, sa Yangtze River Delta.

Déanaimid speisialtóireacht i dtáirgeadh "Huaduan" sraith branda branda, meaisíní lúbthachta, meaisíní lúbthachta, meaisíní rolladh pláta, cófraí ​​hiodrálacha, agus línte táirgthe lomadh agus leibhéalta. Úsáidtear táirgí go forleathan sa tionscal éadrom, san eitlíocht, sa longthógáil, sa mhiotalóireacht, sa ionstraimíocht, sa fhearais leictreach, i dtáirgí cruach dhosmálta, i dtionscail tógála agus maisiúcháin. Déantar táirgí a onnmhairiú go dtí an Eoraip, Meiriceá, Oirdheisceart na hÁise, an Meánoirthear agus tíortha agus réigiúin eile.

Tá go leor lomadh intíre, fillte, rollta, cófraí ​​hiodrálacha ag ár gcuideachta, ag leibhéalú línte táirgthe lofa agus ag déantúsaíocht ghairmiúil, taighde agus forbartha, tá leibhéal teicniúil ar thús cadhnaíochta an tionscail; Comhtháthaíonn Huaduan Machine Tool ardteicneolaíochtaí sa bhaile agus thar lear le feasacht ard, coincheapa nua agus spiorad nuálaíoch, agus táirgí tionscail atá ag forbairt go leanúnach, ag leagan bunús láidir do "Huaduan" chun branda clúiteach domhanda a chruthú sa tionscal brionnaithe.

  • 0Cinn

    Taithí tionscail

  • 0m²

    Clúdach monarchan

  • 0m²

    Limistéar tógála

  • 0Na milliúin

    Luach aschuir bliantúil

Teastas Onóra
  • 1
  • 2
  • 3
  • 4
  • 1
  • 2
  • 3
  • 4
Seomra nuachta

Táirgí gaolmhara

Cur síos táirge

An Meaisín lúbthachta servo leictrea-hiodrálach Léiríonn sé an príomh-theicneolaíocht mhiotalóireachta bheachtais, a ndearnadh innealtóireacht air chun freastal ar éilimh tascanna lúbthachta casta agus ardchruinnithe. Tógtha le fráma garbh ina bhfuil dearadh mortise-and-Tenon agus tógáil iomlán táthaithe, cuireann an meaisín seo cobhsaíocht agus fad saoil eisceachtúil ar fáil. Déantar próiseáil chúramach air ag baint úsáide as meaisín mór leadránach agus muilleoireachta ar an urlár mór, ag cinntiú cruinneas ard agus ag íoslaghdú dífhoirmithe le himeacht ama. Cinntíonn an caighdeán tógála láidir seo gur féidir leis an meaisín na hoibríochtaí lúbthachta is déine a láimhseáil le feidhmíocht chomhsheasmhach.

I gcroílár an mheaisín tá córas servo leictrea-hiodrálach ardleibhéil a sholáthraíonn rialú lúb dúnta. Trí úsáid a bhaint as comhla servo leictrea-hiodrálach den scoth agus an rialóir greille, cinntíonn an córas uillinneacha suí agus lúbadh beacht le hintinniúlacht iontach. Déanann an mheicníocht rialaithe lúb dúnta monatóireacht agus coigeartú i gcónaí ar an bpróiseas lúbthachta i bhfíor-am, ag tairiscint rialú nach bhfuil thar a bheith tábhachtach d'úsáideoirí ar na hoibríochtaí lúbthachta. Fágann an cruinneas seo go bhfuil sé oiriúnach do thionscail a dteastaíonn caighdeáin bheachta uathu, amhail déantúsaíocht aeraspáis, feithicleach agus innealra trom.

An Meaisín lúbthachta servo leictrea-hiodrálach Tagann sé le córas CNC DeLem DA53T mar chaighdeán, ar a dtugtar a chomhéadan atá éasca le húsáid agus a chumais rialaithe cumhachtacha. Mar sin féin, a thuiscint go bhféadfadh riachtanais uathúla a bheith ag oibríochtaí éagsúla, cuireann an meaisín córais eile CNC ar fáil ó DeLem agus Cybelec. Ligeann an tsolúbthacht seo d'oibreoirí córas rialaithe a roghnú a thagann lena shreabhadh oibre agus lena roghanna oibre, ag cinntiú comhtháthú gan uaim ina bpróisis táirgthe atá ann cheana féin.

Ceann de na gnéithe atá ag an meaisín seo ná a chóras cúil. Tagann sé caighdeánach le tomhsaire 2-ais (x, r), ag soláthar bunús láidir d'oibríochtaí lúbthachta bunúsacha. Dóibh siúd a dteastaíonn cumais níos airde uathu, tá uasghrádú ar chúl-thomhas 4-ais (X, R, Z1, Z2) ar fáil. Ligeann sé seo do solúbthacht agus éifeachtúlacht níos mó, rud a chiallaíonn go bhfuil sé níos éasca bends casta agus oibríochtaí ilchéime a fhorghníomhú. Cinntíonn gluaiseacht agus rialú beacht an tomhsaire cúil go ndéantar gach lúb a fhorghníomhú le cruinneas, ag íoslaghdú earráidí agus dramhaíl ábhair.

Chun beacht lúbthachta a fheabhsú tuilleadh, tá meicníocht frith-dhíothúcháin CNC-rialaithe ag CNC inoibrithe inoibrithe an mheaisín lúbthachta leictrea-hiodrálach. Tugann an ghné nuálach seo cúiteamh go huathoibríoch as aon dífhoirmiúchán den sleamhnán le linn lúbadh, ag cinntiú nach bhfuil aon tionchar fós ar chaighdeán an tsaothair. Déanann an córas CNC an méid cúitimh a choigeartú go leanúnach, ag soláthar torthaí lúbthachta comhsheasmhacha fiú ar ábhair dhúshlánacha agus ar phróifílí casta. Tá an cumas seo thar a bheith luachmhar agus tú ag obair le hobair níos faide nó le hábhair a bhfuil seans maith ann go ndífhoirmíonn siad, ag cinntiú go gcomhlíonann gach píosa caighdeáin cháilíochta déine.

Maidir le húsáid inúsáidteachta, tá an meaisín lúbthachta leictrea-hiodrálach deartha leis an oibreoir san áireamh. Ceadaíonn an comhéadan iomasach CNC cláir agus thus éasca a dhéanamh, ag laghdú an chuar foghlama agus ag méadú táirgiúlachta. Déantar gnéithe sábháilteachta a chomhtháthú ar fud an mheaisín, ag soláthar timpeallacht oibre slán gan cur isteach ar éifeachtúlacht. Mar gheall ar a sholúbthacht i gcumraíocht agus éascaíocht oibríochta, tá sé oiriúnach do thionscadail táirgthe ard-toirte agus monaraithe saincheaptha araon.

An Meaisín lúbthachta servo leictrea-hiodrálach Is tuaslagán ardfheidhmíochta, beacht-innealtóireachta é le haghaidh raon leathan feidhmchlár lúbthachta miotail. Mar gheall ar a chomhcheangal de thógáil láidir, ar ard-rialú servo leictrea-hiodrálach, ar roghanna CNC ildánach, agus ar ghnéithe nuálacha cosúil leis an meicníocht fhrith-shaothraithe, is sócmhainn luachmhar é d'aon oibríocht miotail. Cibé an gá duit bends simplí a dhéanamh nó dul i ngleic le próisis lúbthachta ilchéime, ilchéime, seachadann an meaisín seo cruinneas, éifeachtúlacht agus iontaofacht a theastaíonn chun na caighdeáin táirgthe is airde a chomhlíonadh.
